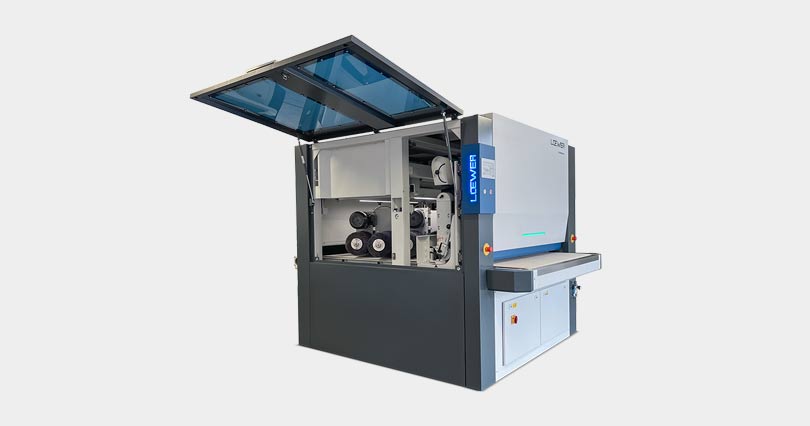

Loewer RotoMaster 1500 - odjehlovací a brousící stroj s rotačními kartáčovacími agregáty

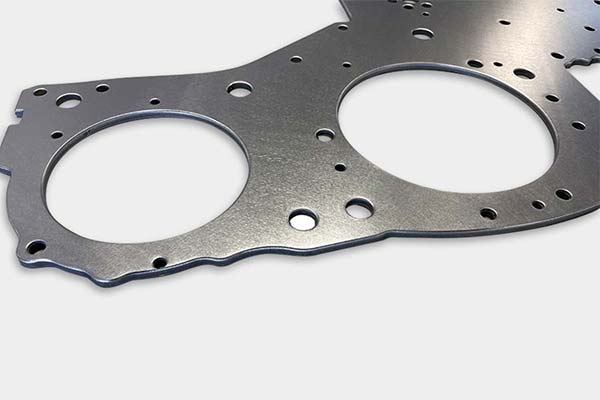

Základním prvkem odjehlovacího stroje Loewer RotoMaster 1500 je nově vyvinutá rotorová jednotka s uniktní konstrukcí. Osm protiběžně uspořádaných odjehlovacích válců se otáčí kolem svislé osy a současně osciluje napříč směrem posuvu dopravního pásu. Díky této kombinaci pohybů dochází k mimořádně rovnoměrnému zaoblení hran ze všech směrů, a to až do velikosti radiusu R2 mm.

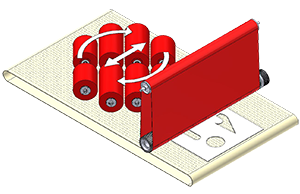

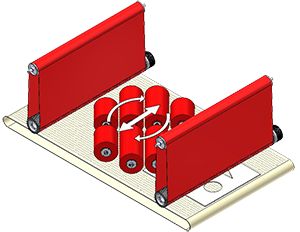

Kromě rotorové jednotky lze RotoMaster doplnit o jednu nebo dvě jednotky brusného pásu, které slouží k odstranění výraznějších otřepů nebo k vytvoření jednotného, jednosměrného povrchu. Použito je patentově chráněné toleranční brusné řešení, díky němuž se brusná jednotka automaticky vychyluje směrem nahoru při rozdílech v tloušťce materiálu nebo při nerovnostech obrobků. Tím je zajištěno stabilní opracování bez rizika poškození dílů.
Loewer RotoMaster 1500 představuje univerzální odjehlovací stroj vybavený osmi výkonnými brusnými jednotkami pro precizní opracování hran.
Výhody odjehlovacího stroje Loewer RotoMaster 1500:

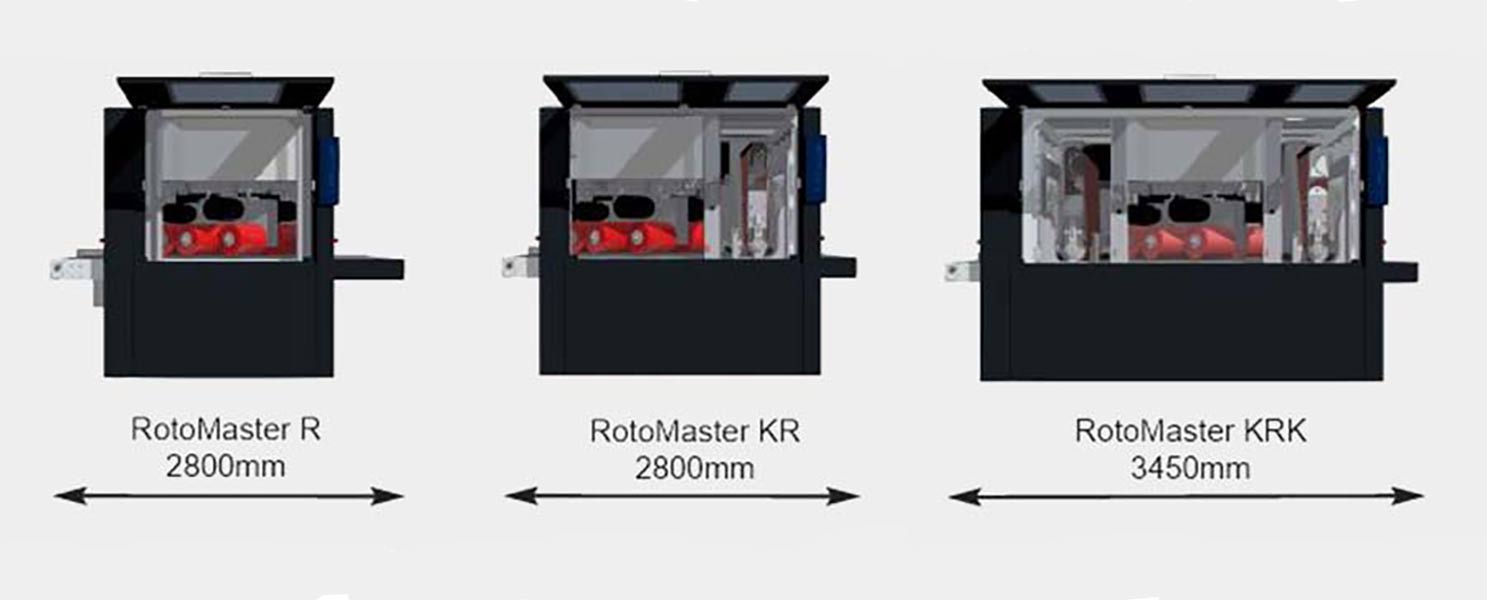

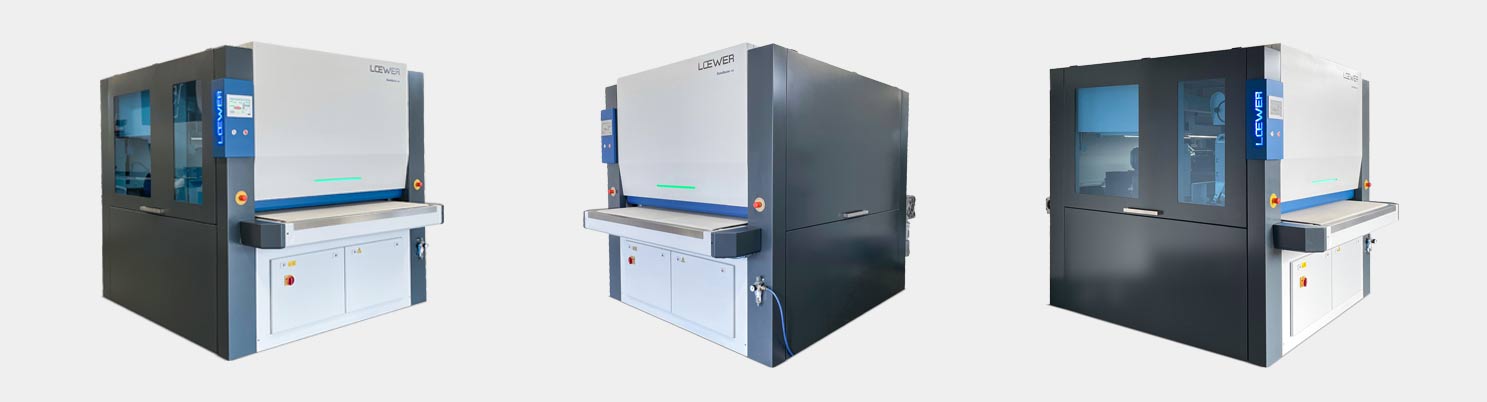

V závislosti na požadavcích zákazníků jsou k dispozici následující modely:
Kontaktujte naše obchodní oddělení, poradíme Vám s výběrem produktů vhodných pro vaše technologické procesy.
Agregáty / nástroje:

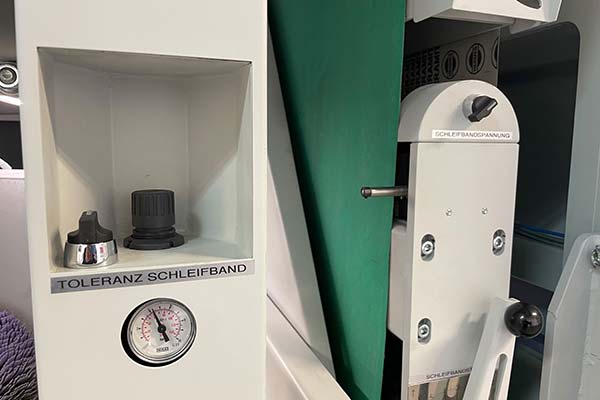

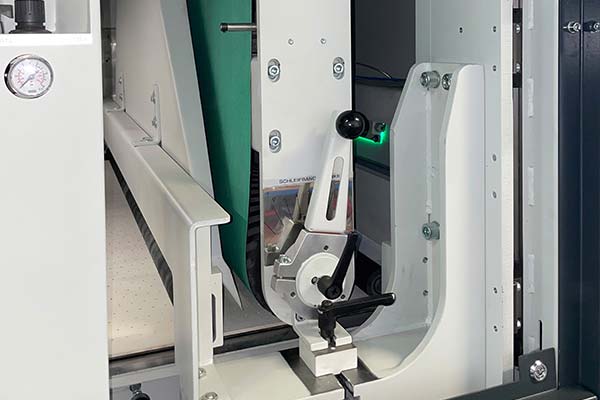

Kontaktní válcová jednotka slouží k broušení povrchu nebo k odhrotování dílů. Podle požadavků aplikace lze volit průměr kontaktního válce i tvrdost gumového povlaku. Pro dosažení dekorativního povrchu se používá tvrdší pogumování, zatímco pro odhrotování je vhodnější měkčí gumový povlak. Jednotka je rovněž vhodná pro dekorativní broušení povrchů. Díky tolerančnímu brusnému zařízení LOEWER se může celá jednotka při nadměrném přítlaku automaticky vychýlit směrem nahoru, čímž je chráněn kontaktní válec a zároveň je zabráněno nadměrnému úběru materiálu na povrchu obrobku.

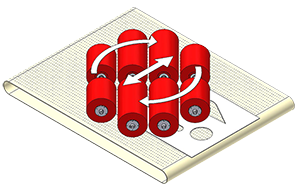

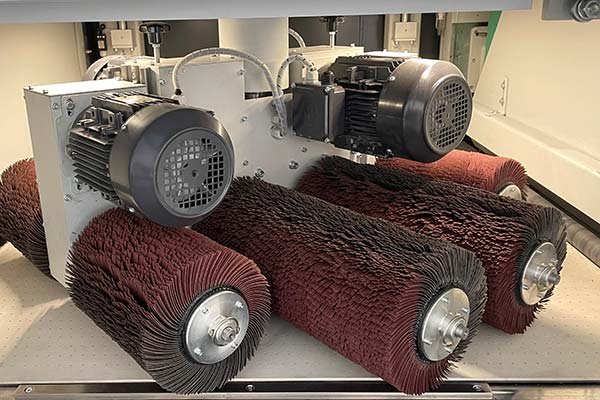

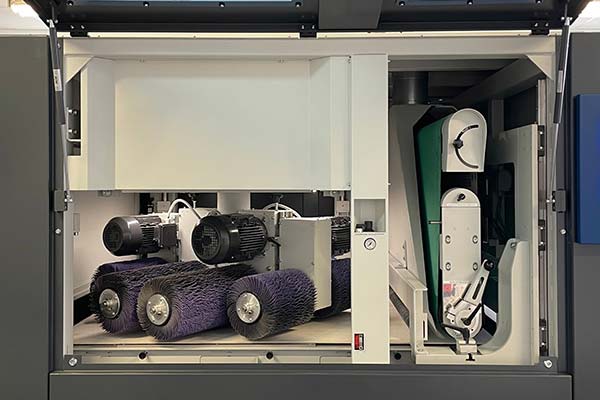

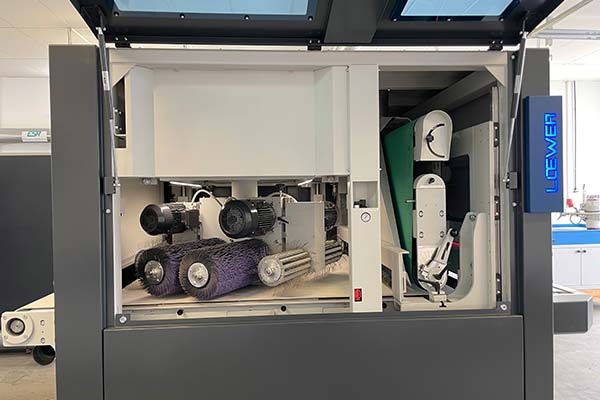

Osm protiběžně uspořádaných odjehlovacích válců se otáčí kolem svislé osy a současně osciluje kolmo ke směru posuvu dopravního pásu. Tímto principem je dosaženo velmi rovnoměrného zaoblení hran ze všech směrů, a to až do radiusu 2 mm. Pro paralelní použití lamelových a drátěných válců lze samostatně nastavovat výšku i otáčky vnějších a vnitřních válců. Výsledkem je stejnoměrné odjehlování a úprava hran v rozsahu 360° ze všech směrů. Dochází k rovnoměrnému opotřebení brusných válců a je možné současné nasazení různých typů nástrojů.
Volitelná výbava:

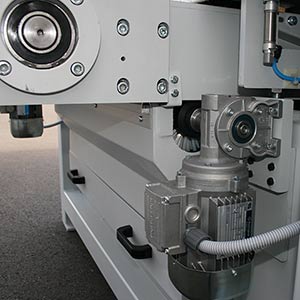

Rotující čisticí kartáč slouží k průběžnému čištění dopravního pásu během provozu stroje. Na výstupní straně zařízení účinně odstraňuje uvolněný brusný prach, zbytky materiálu a další nečistoty, které vznikají při procesu odjehlování a broušení. Díky kontinuálnímu čištění je zajištěna stabilní přilnavost dopravního pásu, rovnoměrné vedení obrobků a dlouhodobě konzistentní kvalita opracování. Čisticí kartáč zároveň přispívá k prodloužení životnosti dopravního pásu a ke snížení potřeby manuální údržby. Toto řešení zvyšuje provozní spolehlivost stroje a pomáhá udržovat čisté a bezpečné pracovní prostředí..

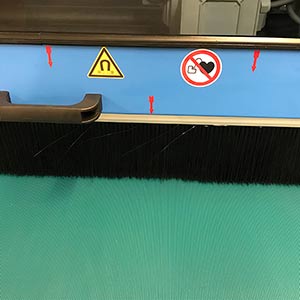

Pod dopravním pásem je umístěna magnetická dráha s permanentními magnety, která slouží k bezpečnému a stabilnímu přidržení menších feromagnetických dílů během obrábění. Tento typ upínacího systému využívá permanentní magnety jako zdroj upínací síly, a je proto zcela nezávislý na externím napájení elektrickou energií. Magnetickou sílu lze mechanickým ovládacím prvkem aktivovat nebo deaktivovat, což umožňuje snadnou manipulaci s obrobky při vkládání i odebírání. Díky tomuto řešení je zajištěno spolehlivé upnutí dílů bez rizika posuvu, a zároveň vysoká provozní bezpečnost a jednoduchá obsluha systému.

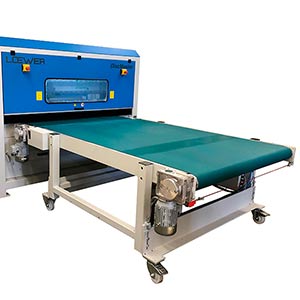

Použití dopravních stolů je vhodné především při obrábění delších obrobků, kde zajišťují plynulé vedení materiálu před strojem i za ním. Přispívají ke stabilnímu průchodu dílů a usnadňují manipulaci během celého procesu. Dopravní stoly jsou dostupné v různých šířkách a délkách podle konkrétní aplikace. Volitelně mohou být vybaveny synchronním posuvem, který je přímo propojen s hlavním strojem a zajišťuje shodnou rychlost posuvu obrobků.
Technická data odjehlovacího stroje:
- Maximální pracovní šířka: 1500 mm
- Nejmenší velikost obrobku: 50 mm x 50 mm
- Síla materiálu: 0,8mm – 80 mm
