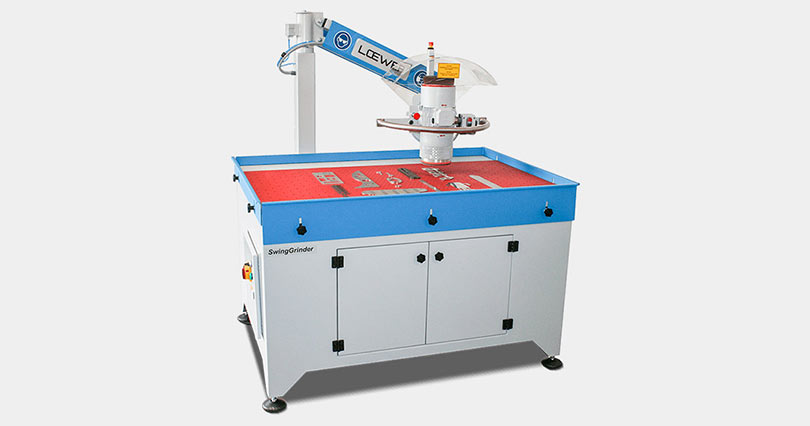

Odjehlovací stroj Loewer SwingGrinder

SwingGrinder - odjehlovací stroj Loewer

Loewer se specializuje na výrobu brousicích a odjehlovacích strojů určených pro opracování plechových dílů. Do této skupiny patří také odjehlovací stroj SWING GRINDER, který je navržen zejména pro odjehlování menších výrobních sérií, kde by použití klasického průchozího odjehlovacího stroje nebylo ekonomicky efektivní. Toto řešení nachází uplatnění především v provozech, kde je ruční odjehlování a zaoblování hran plechových dílů časově náročné, fyzicky namáhavé a z hlediska kvality obtížně opakovatelné. SWING GRINDER umožňuje tyto operace výrazně zefektivnit a sjednotit výslednou kvalitu opracování.

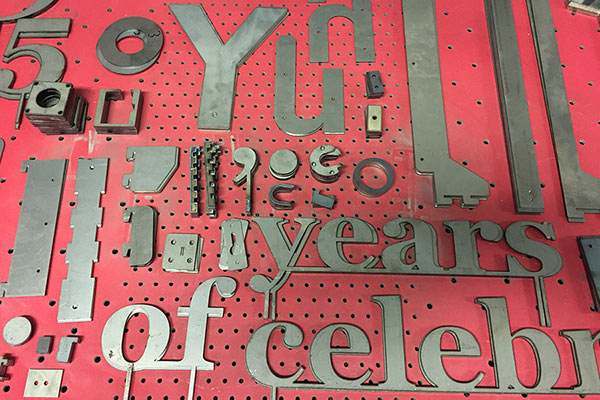

Odjehlovací stroj SWING GRINDER je určen pro rychlou a rovnoměrnou úpravu hran plechových dílů po laserovém a plazmovém řezání nebo vysekávání. Je vhodný také pro fóliované a 3D díly z materiálů, jako je ocel, hliník, nerez či pozinkované plechy.

Loewer SWING GRINDER si díky vysoce přilnavému povrchu pracovního stolu spolehlivě poradí i s malými díly již od průměru 20 mm. Zajišťuje rovnoměrné odjehlování a zaoblení vnitřních i vnějších hran v rozsahu 360°.

Výhody strojního odjehlování:

Rychlé a snadné odjehlování díky plynulému pohybu odjehlovací hlavy nad obrobkem s lehkým přítlakem shora
Velkoplošné nástroje o průměru 150 mm umožňují efektivní opracování větší části povrchu v jednom kroku
Kombinace odjehlení a zaoblení hran, otočná hlava je osazena odjehlovacím i zaoblovacím nástrojem s rychlou výměnou

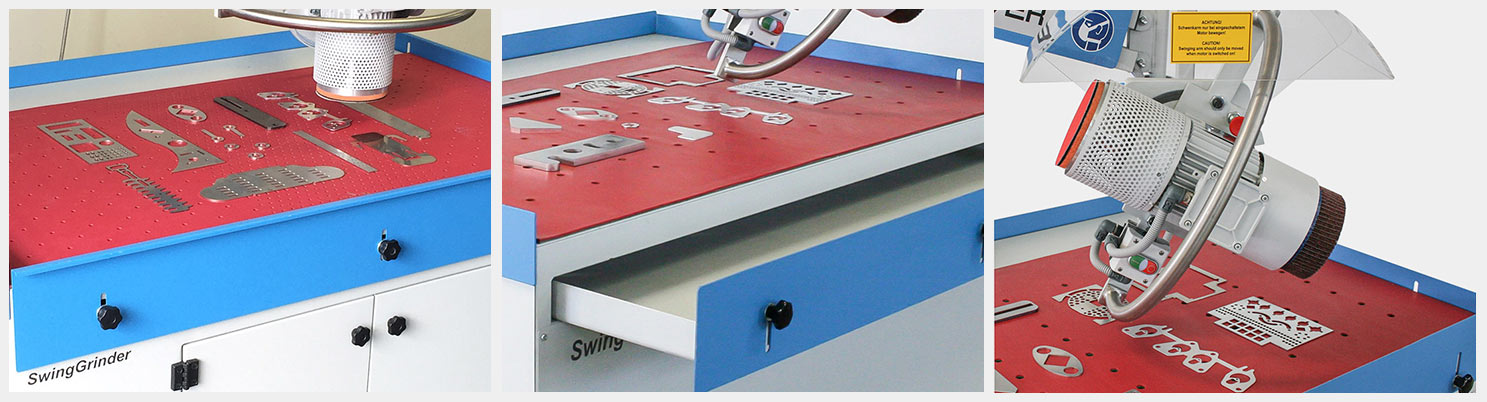

Spolehlivé odjehlování malých dílů, které jsou uloženy na vysoce přilnavé podložce bez rizika posuvu
Možnost opracování velkých dílů, pracovní stůl 1400 × 800 mm umožňuje zpracování i rozměrnějších obrobků

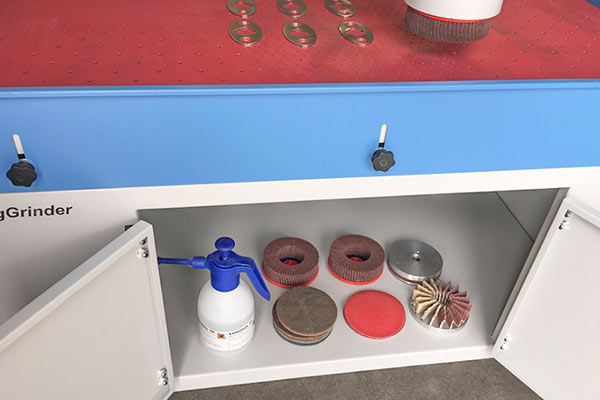

Široká variabilita obráběných materiálů, dostupné nástroje pro různé materiály a tloušťky plechů
Rychlá návratnost investice, proces odjehlování je přibližně 3–4× rychlejší než při ručním opracování

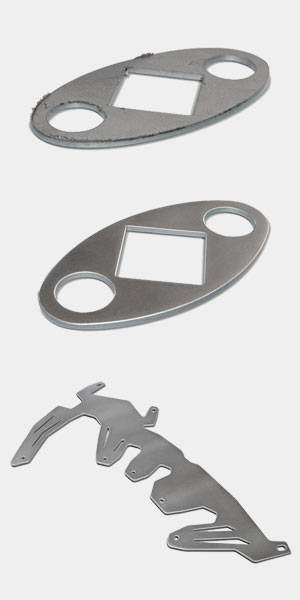

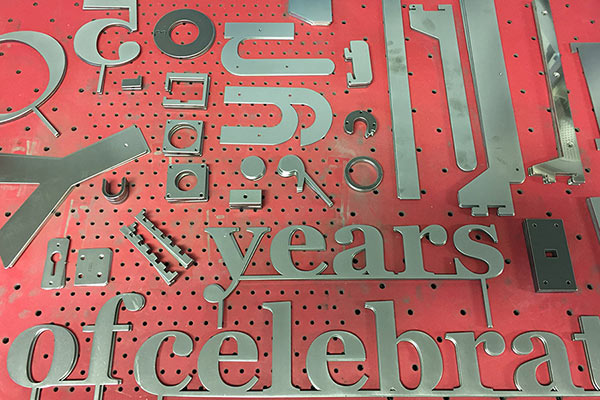

Vysoká kvalita hran, rovnoměrné odjehlení a zaoblení vnějších kontur i vnitřních hran otvorů

Kontaktujte naše obchodní oddělení, poradíme Vám s výběrem produktů vhodných pro vaše technologické procesy.

Poptávka

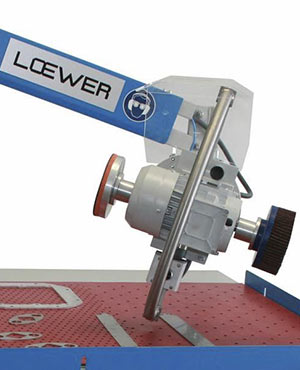

Obsluha odjehlovacího stroje je jednoduchá a fyzicky nenáročná. Nad pracovním stolem se pohybuje otočná pracovní hlava, která je uchycena na samosvažovacím výkyvném rameni. Pomocí půlkruhového madla je umožněn plynulý horizontální i vertikální pohyb a zároveň otočení hlavy o 180°. Na pracovní hlavě jsou umístěny dva odjehlovací nástroje. První nástroj, keramický výsek upevněný suchým zipem, slouží k odstranění všech primárních otřepů. Po otočení hlavy o 180° následuje druhý krok, při kterém flexibilní brusný disk provede úpravu hrany do požadovaného radiusu.

U odjehlovacího stroje SWING GRINDER probíhá proces odjehlování a úpravy hran 3 až 4× rychleji než při běžném ručním opracování. Loewer vyrábí odjehlovací stroje určené pro mechanické, rychlé a snadné odhrotování plechových dílů z oceli, hliníku i nerezové oceli. Tyto stroje se používají také k odstraňování otřepů vznikajících při různých výrobních procesech, jako je řezání, laserové řezání, děrování nebo ražení, a přispívají k jednotné kvalitě opracování hran.

Více informací o odjehovacím stroji naleznete v katalogu
